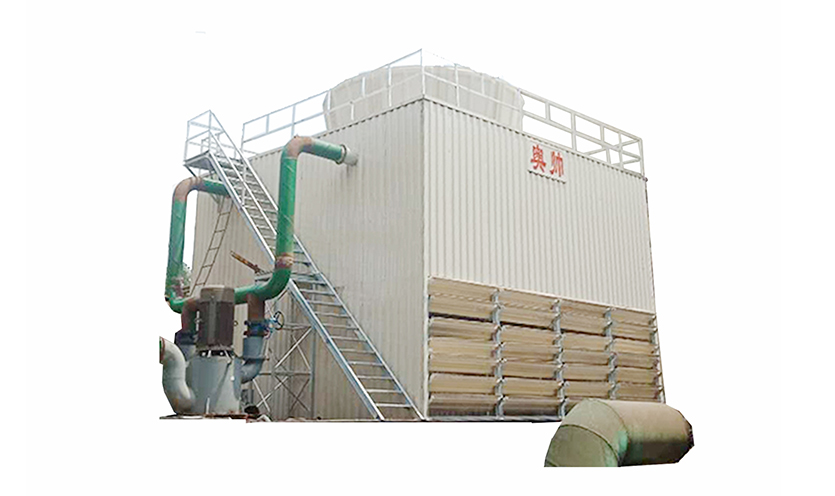

AD系列大型冷卻塔

運行原理：逆流式冷卻塔工作原理，是指熱水從上向下穿過填料，而空氣從下向上流動方向呈近乎180°的一種冷卻塔。

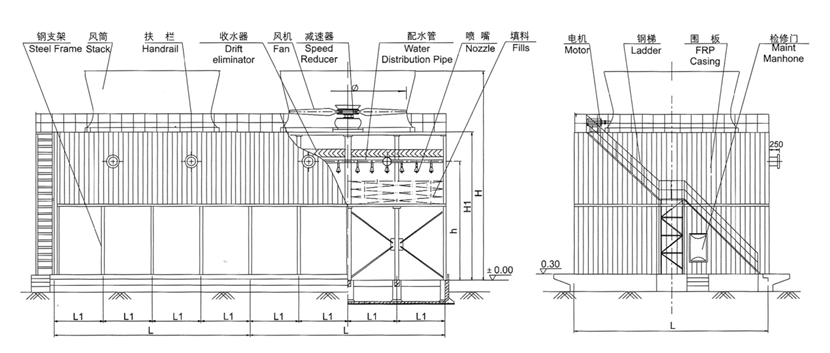

1、塔體框架采用大跨距鋼框架結構，塔體圍護采用FRP材質，外形緊湊協調，根據周圍建筑及設備的布置特點設計設備色調，外觀典雅大方；

2、采用中國建筑科學研究院PKPM軟件進行結構設計，穩定堅固，振動小，安全可靠；

3、整體結構優化設計，塔內梁柱端面設計和空間布置在充分保證塔強度和穩定性的前提下，充分考慮到布水均勻性和配風低阻力的要求，盡可能采用小阻力截面，有效降低塔內阻力，提高冷卻效果；

4、采用鋼框架結構，立柱底部采用焊接工藝，使結構本身具有良好的整體剛度，有效抵御由運行過程中振動的影響以及地震區的地震作用；

5、收水器上部合理設計，保證通過填料和收水器后的濕熱氣流平穩順滑地進入風筒；

6、塔頂平臺風筒支撐圈梁迎風面流線型設計，確保風機入口氣流具有良好流態；

7、風機葉片旋轉平面距塔體結構十字梁，使結構十字梁對風機入口氣流的擾動降低；

8、配有上塔扶梯、風機檢修平臺、塔內檢修通道等，保證冷卻塔的全天候運行和正常的維護管理；

9、塔頂平臺采用內排水技術，保證塔體外形整潔美觀。
